Стационарная система пофидерного контроля изоляции сети постоянного тока «СЕНСОР-СМ»
поставляется в виде комплекта отдельных модулей, предназначенных для монтажа на DIN-рейку. Такая компоновка позволяет гибко распределять систему внутри шкафов щита постоянного тока (ЩПТ).
Модули системы СЕНСОР-СМ могут быть смонтированы на любом конструктиве (стенка, дверь, монтажная панель и тд).
Ниже представлены примеры монтажа системы контроля изоляции в щитах (шкафах) постоянного тока на подстанциях различного класса напряжения.
1) Секции зарядно-выпрямительных устройств.
2) Шкаф аккумуляторных батарей.
3) Секции с модулями системы СЕНСОР-СМ и выходными цепями сигнализации.
4) HMI-панель системы СЕНСОР-СМ (см. скриншоты системы СЕНСОР-СМ)
5) Секции распределения (автоматы отходящих линий постоянного тока и датчики контроля изоляции).
1) Модуль ввода дискретных сигналов для контроля положения коммутационных аппаратов отходящих линий постоянного тока.
2) HMI-панель системы СЕНСОР-СМ (см. скриншоты системы СЕНСОР-СМ) смонтирована на двери шкафа.
Наглядное отображение схемы оперативного постоянного тока, организованной на ПС «Тепличная» класса 220 кВ:
1) Контроль состояния изоляции всех отходящих линий.
2) Контроль положения всех коммутационных аппаратов.
3) Измерение и контроль всех суммарных величин токов и напряжений в системе постоянного тока.
4) Измерение и контроль температуры аккумуляторных батарей.
Данный пример наглядно показывает универсальность системы «СЕНСОР-СМ» в плане монтажа и стыковки с любым оборудованием шкафов постоянного оперативного тока.
1) Выпрямительные системы.
2) HMI-панель 10″ системы СЕНСОР-СМ (см. скриншоты системы СЕНСОР-СМ) смонтирована на двери шкафа.
3) Контроллеры (RS485-ModBUS, LAN-SNMP) для интеграции параметров выпрямительных систем в HMI-панель.
4) Предохранители отходящих линий постоянного тока с блок-контактами для контроля положения.
5) Инвертор DC/AC для питания цепей аварийного освещения.
6) Автоматы цепей управления системой контроля.
На данном объекте система «СЕНСОР-СМ» выполняет следующие функции:
1) Полный контроль и отображение параметров выпрямительных систем.
2) Контроль и отображение положения всех коммутационных аппаратов.
3) Контроль общего сопротивления изоляции сети постоянного тока (по исходным данным пофидерный контроль изоляции не требовался).
4) Полный контроль и отображение параметров аккумуляторной батареи (ток, напряжение, температура).
Щит постоянного тока ПС Жодинской ТЭЦ (Республика Беларусь) оборудован системой «СЕНСОР-СМ» для отображения и измерения параметров оперативного тока:
1) Дисплей системы СЕНСОР-СМ для отображения схемы и параметров системы оперативного постоянного тока , организованной на ПС 110кВ Жодинской ТЭЦ.
2) Модуль управления и отображения параметров для зарядно-выпрямительных устройств (производство ELTEK).
Пример монтажа модулей системы «СЕНСОР-СМ» в шкафу ЩПТ на данном объекте:
1) Система электрораспределения FlatPack2 220VDC с выпрямительными модулями (производство ELTEK).
2) Модули сбора информации и управления системы СЕНСОР-СМ.
На данном объекте (ЩПТ ПС Жодинской ТЭЦ, Республика Беларусь) секция щита постоянного тока включает в себя следующие основные компоненты:
1) Автоматы цепей сигнализации, предохранители цепей ОПН, автоматы питания ЗВУ.
2-3) Промежуточные силовые клеммные сборки.
4) Предохранители ввода аккумуляторных батарей и зарядно-выпрямительных устройств (ЗВУ) с блок-контактами (для контроля положения коммутационных аппаратов).
5) Автоматы цепей сигнализации, предохранители цепей ОПН, автоматы питания ЗВУ.
6-8) Модули контроля отходящих линий (фидеров) постоянного тока. Предохранители с блок-контактами (для контроля положения коммутационных аппаратов) и датчики тока системы СЕНСОР-СМ (для контроля изоляции отходящих линий).
9-10) Системы электрораспределения FlatPack2 220VDC с выпрямительными модулями (производство ELTEK). Две системы по семь выпрямителей.
11) Дисплей системы СЕНСОР-СМ для отображения схемы и параметров системы оперативного постоянного тока , организованной на ПС 110кВ Жодинской ТЭЦ.
12) Модуль управления и отображения параметров для зарядно-выпрямительных устройств (производство ELTEK).
На данном объекте (ЩПТ ПС Жодинской ТЭЦ, Республика Беларусь) система «СЕНСОР-СМ» выполняет следующие функции:
1) Полный контроль и отображение параметров выпрямительных систем.
2) Контроль и отображение положения всех коммутационных аппаратов.
3) Контроль общего сопротивления изоляции сети постоянного тока.
4) Контроль сопротивления изоляции отходящих линий (12 фидеров) постоянного тока.
5) Полный контроль и отображение параметров аккумуляторной батареи (ток, напряжение, температура).
Система контроля сети оперативного постоянного тока.

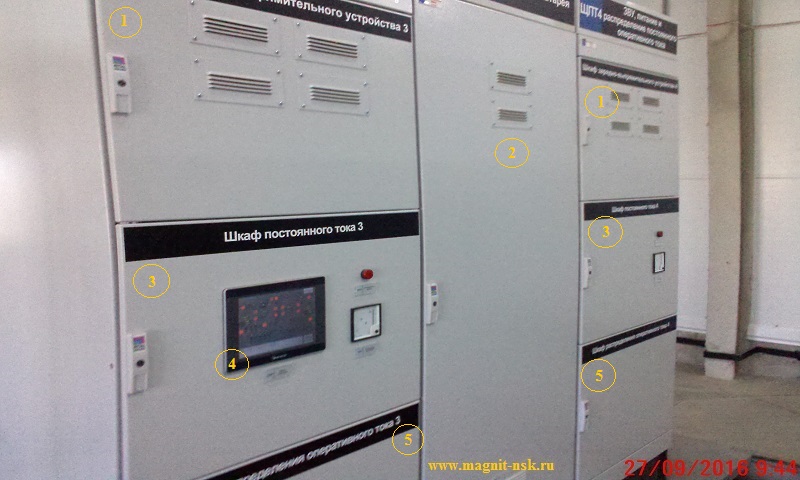

Секция щита постоянного тока ПС «Тепличная» класса 220 кВ:
1) Секции зарядно-выпрямительных устройств.2) Шкаф аккумуляторных батарей.
3) Секции с модулями системы СЕНСОР-СМ и выходными цепями сигнализации.
4) HMI-панель системы СЕНСОР-СМ (см. скриншоты системы СЕНСОР-СМ)
5) Секции распределения (автоматы отходящих линий постоянного тока и датчики контроля изоляции).

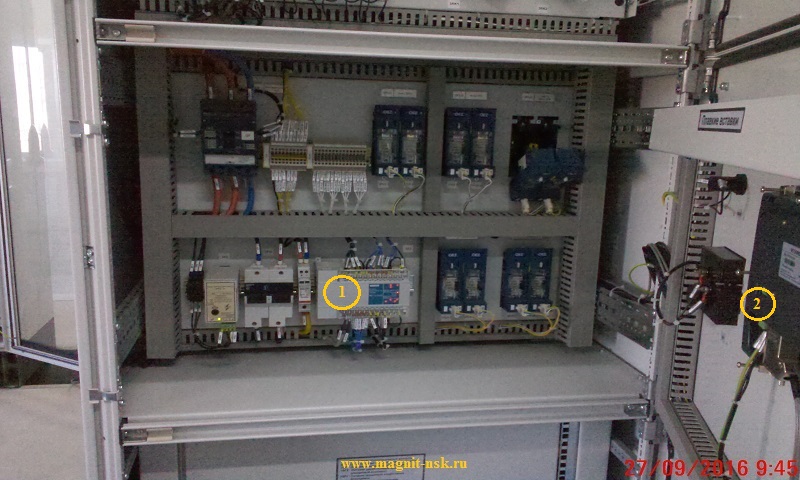

Компоновка модулей системы СЕНСОР-СМ в секции ЩПТ ПС «Тепличная» класса 220 кВ:
1) Модуль ввода дискретных сигналов для контроля положения коммутационных аппаратов отходящих линий постоянного тока.2) HMI-панель системы СЕНСОР-СМ (см. скриншоты системы СЕНСОР-СМ) смонтирована на двери шкафа.

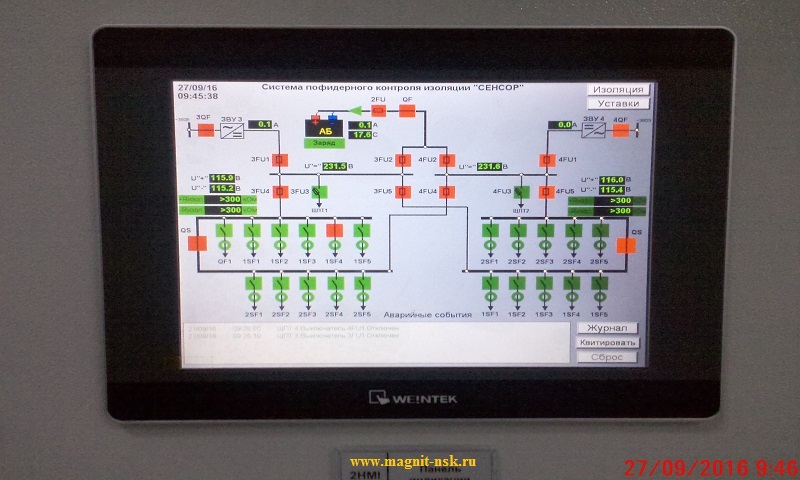

Отображение схемы оперативного постоянного тока на экране системы СЕНСОР-СМ:
Наглядное отображение схемы оперативного постоянного тока, организованной на ПС «Тепличная» класса 220 кВ:1) Контроль состояния изоляции всех отходящих линий.
2) Контроль положения всех коммутационных аппаратов.
3) Измерение и контроль всех суммарных величин токов и напряжений в системе постоянного тока.
4) Измерение и контроль температуры аккумуляторных батарей.

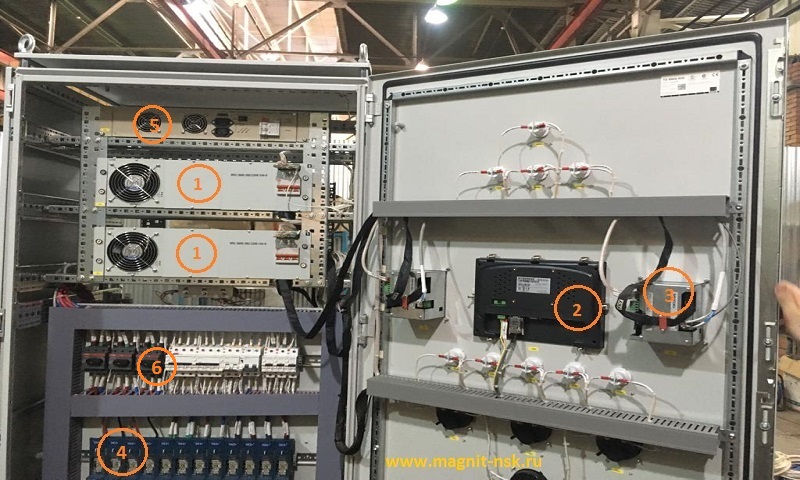

Шкаф постоянного тока ПС «Магистральная» класса 35 кВ (компоновка):
Данный пример наглядно показывает универсальность системы «СЕНСОР-СМ» в плане монтажа и стыковки с любым оборудованием шкафов постоянного оперативного тока.1) Выпрямительные системы.
2) HMI-панель 10″ системы СЕНСОР-СМ (см. скриншоты системы СЕНСОР-СМ) смонтирована на двери шкафа.
3) Контроллеры (RS485-ModBUS, LAN-SNMP) для интеграции параметров выпрямительных систем в HMI-панель.
4) Предохранители отходящих линий постоянного тока с блок-контактами для контроля положения.
5) Инвертор DC/AC для питания цепей аварийного освещения.
6) Автоматы цепей управления системой контроля.

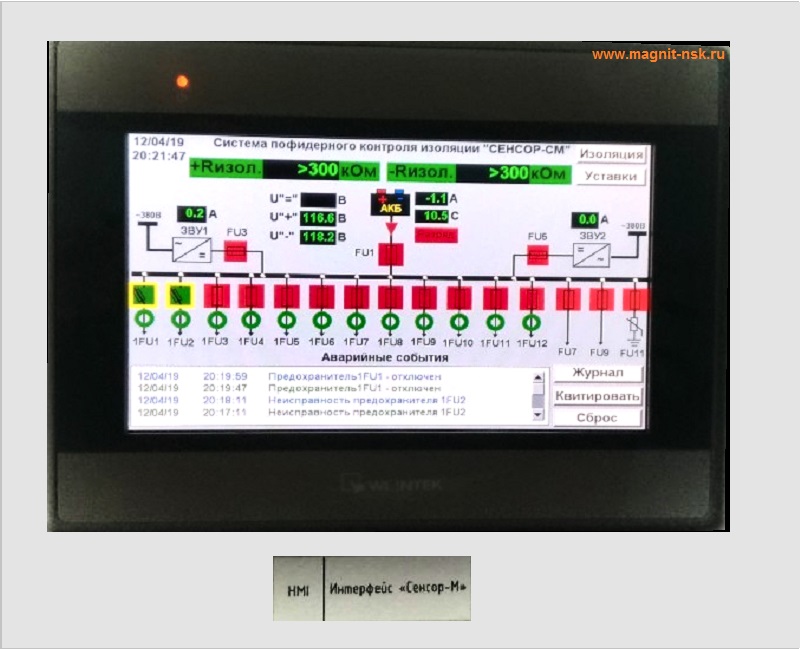

Шкаф постоянного тока ПС «Магистральная» класса 35 кВ (отображение параметров):
На данном объекте система «СЕНСОР-СМ» выполняет следующие функции:1) Полный контроль и отображение параметров выпрямительных систем.
2) Контроль и отображение положения всех коммутационных аппаратов.
3) Контроль общего сопротивления изоляции сети постоянного тока (по исходным данным пофидерный контроль изоляции не требовался).
4) Полный контроль и отображение параметров аккумуляторной батареи (ток, напряжение, температура).

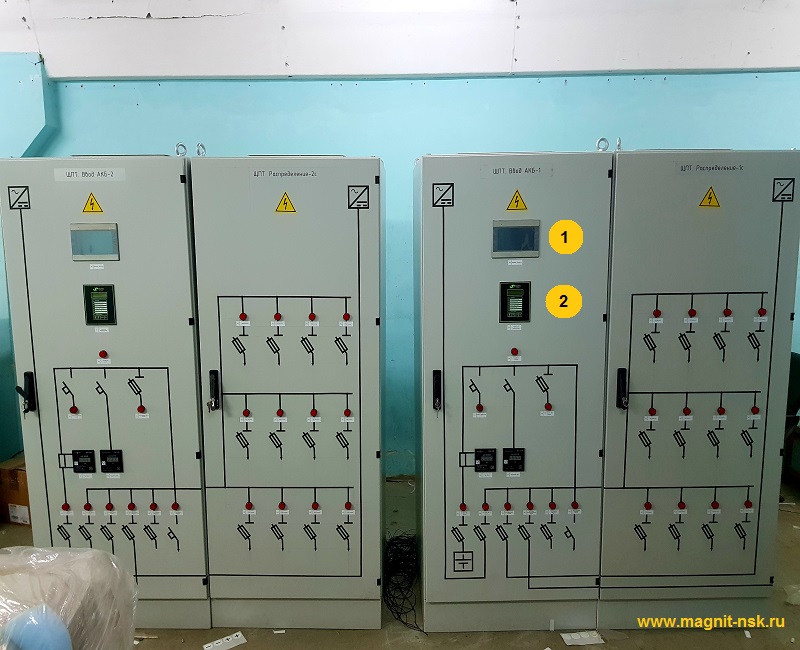

Производство щита постоянного тока ПС 110кВ Жодинской ТЭЦ:
Щит постоянного тока ПС Жодинской ТЭЦ (Республика Беларусь) оборудован системой «СЕНСОР-СМ» для отображения и измерения параметров оперативного тока:1) Дисплей системы СЕНСОР-СМ для отображения схемы и параметров системы оперативного постоянного тока , организованной на ПС 110кВ Жодинской ТЭЦ.
2) Модуль управления и отображения параметров для зарядно-выпрямительных устройств (производство ELTEK).

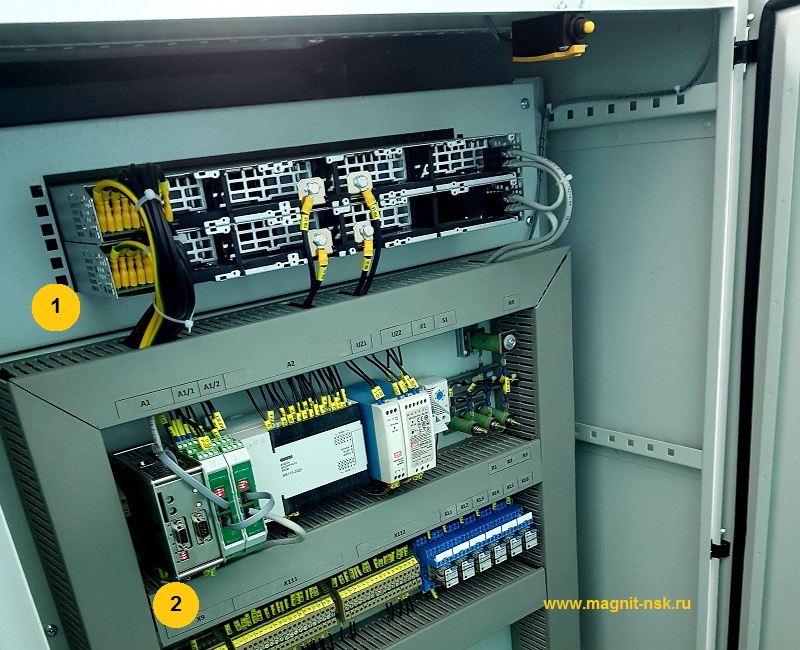

Шкаф постоянного тока ПС Жодинской ТЭЦ класса 110 кВ (компоновка модулей СЕНСОР-СМ):
Пример монтажа модулей системы «СЕНСОР-СМ» в шкафу ЩПТ на данном объекте:1) Система электрораспределения FlatPack2 220VDC с выпрямительными модулями (производство ELTEK).
2) Модули сбора информации и управления системы СЕНСОР-СМ.

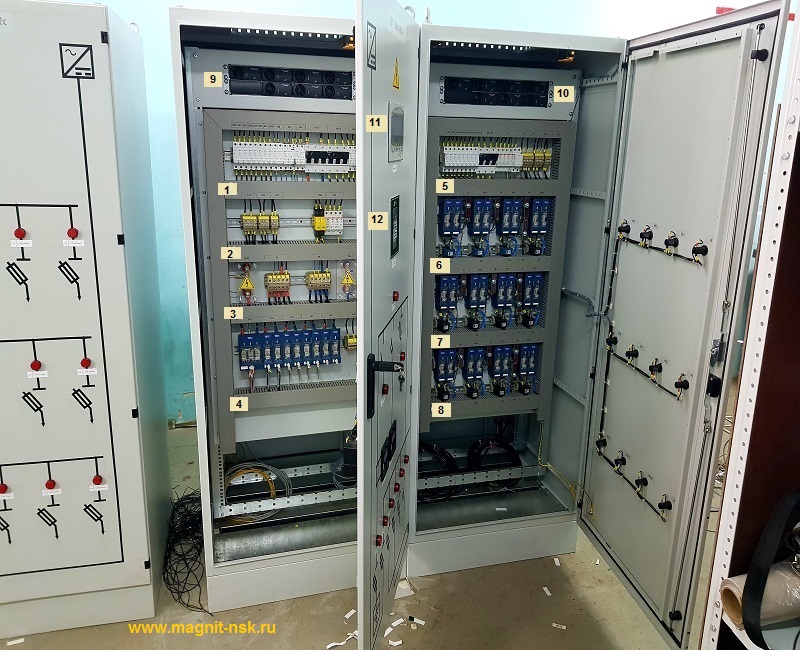

Компоновка шкафов секции щита постоянного тока ПС 110кВ Жодинской ТЭЦ:
На данном объекте (ЩПТ ПС Жодинской ТЭЦ, Республика Беларусь) секция щита постоянного тока включает в себя следующие основные компоненты:1) Автоматы цепей сигнализации, предохранители цепей ОПН, автоматы питания ЗВУ.
2-3) Промежуточные силовые клеммные сборки.
4) Предохранители ввода аккумуляторных батарей и зарядно-выпрямительных устройств (ЗВУ) с блок-контактами (для контроля положения коммутационных аппаратов).
5) Автоматы цепей сигнализации, предохранители цепей ОПН, автоматы питания ЗВУ.
6-8) Модули контроля отходящих линий (фидеров) постоянного тока. Предохранители с блок-контактами (для контроля положения коммутационных аппаратов) и датчики тока системы СЕНСОР-СМ (для контроля изоляции отходящих линий).
9-10) Системы электрораспределения FlatPack2 220VDC с выпрямительными модулями (производство ELTEK). Две системы по семь выпрямителей.
11) Дисплей системы СЕНСОР-СМ для отображения схемы и параметров системы оперативного постоянного тока , организованной на ПС 110кВ Жодинской ТЭЦ.
12) Модуль управления и отображения параметров для зарядно-выпрямительных устройств (производство ELTEK).

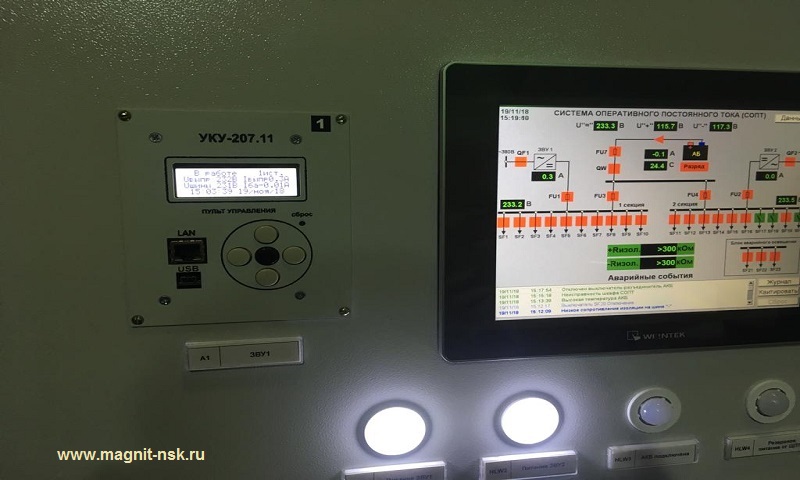

Отображение схемы и состояния сети постоянного тока ПС 110кВ Жодинской ТЭЦ:
На данном объекте (ЩПТ ПС Жодинской ТЭЦ, Республика Беларусь) система «СЕНСОР-СМ» выполняет следующие функции:1) Полный контроль и отображение параметров выпрямительных систем.
2) Контроль и отображение положения всех коммутационных аппаратов.
3) Контроль общего сопротивления изоляции сети постоянного тока.
4) Контроль сопротивления изоляции отходящих линий (12 фидеров) постоянного тока.
5) Полный контроль и отображение параметров аккумуляторной батареи (ток, напряжение, температура).
