Все измерения и результаты контроля системы «СЕНСОР-СМ» отображаются на HMI-панели. HMI-панель — компактная вычислительная машина со встроенным сенсорным жидкокристаллическим дисплеем, предназначенная для визуализации параметров процесса и осуществления операторского управления. Диагональ панели от 7 до 15 дюймов (определяется при заказе). Особенность используемых панелей — влагозащита процессорной платы и гальваническая изоляция портов RS485.
Сеть постоянного тока находится в нормальном состоянии. Аккумуляторная батарея (АБ) подключена и полностью заряжена. Напряжение в норме. Оба зарядно-выпрямительных устройства (ЗВУ) подключены к секциям распределения. Изоляция отходящих линий постоянного тока не повреждена. Две минуты назад отключалась АБ. Сорок минут назад на присоединении 2FU3 было зафиксировано снижение изоляции до предупредительного уровня. Подробнее об этих и других событиях можно посмотреть в журнале.
На присоединении 2FU5 зафиксировано снижение сопротивления изоляции ниже предупредительного уровня (выделяется желтым цветом). Как следствие, возникла несимметрия напряжения. Необходимо брать переносное устройство «СЕНСОР-ПМ» и срочно искать место пониженного уровня изоляции на фидере 2FU5. О событиях, которые предшествовали предаварийной ситуации, можно посмотреть в журнале.
На присоединении 2FU5 зафиксировано замыкание на «землю» минусового полюса. Как следствие, напряжение на полюсе имеет нулевое значение. Необходимо брать переносное устройство «СЕНСОР-ПМ» и срочно искать место повреждения изоляции на фидере 2FU5. О событиях, которые предшествовали аварийной ситуации, можно посмотреть в журнале.
Произошло аварийное отключение АКБ. На экране отображается состояние разъединителя (QS1). В журнале фиксируется дата и время события. Кроме того, планово отключена отходящая линия 2FU1. В журнале можно посмотреть причину отключения любого коммутационного аппарата — аварийное или плановое отключение. В случае аварийного отключения дополнительно раздается звуковой сигнал.
Система СЕНСОР-СМ позволяет контролировать состояние информационных цепей коммутационной и измерительной аппаратуры. На экране выделяются элементы системы постоянного тока, с которыми нет связи. На данном примере зафиксировано отсутствие связи с предохранителем 1FU1 и датчиком тока 2QF1.
Система СЕНСОР-СМ позволяет контролировать параметры любых зарядно-выпрямительных устройств (ЗВУ). Требование к ЗВУ — наличие выходного интерфейса RS485 и/или Ethernet по протоколу Modbus. При выходе параметров ЗВУ за предупредительные или аварийные уставки происходит запись в журнал событий. Имеется возможность выдавать сигналы (визуальные или звуковые) на панель системы и/или устройства центральной сигнализации РЗА.
Работа системы «СЕНСОР-СМ» фиксируется в журнале событий. Аварийные события отображаются красным цветом. Текущие события — зеленым. Имеется возможность «квитировать» аварийные события (как отметка о том, что событие просмотрено оперативным персоналом). «Квитированное» событие отображается синим цветом. Цвета могут быть заданы любыми по желанию заказчика.
Текущее состояние изоляции всех отходящих линий может быть представлено на одном экране. Данный пример показывает, что на линии 2FU3 произошло некритичное снижение сопротивления изоляции. При снижении уровня до предупредительного надпись отображается желтым мигающим цветом. Аварийное снижение отображается красным цветом. Имеется возможность представления информации в графическом виде.
Состояние изоляции всей сети может быть представлено в графическом виде. Отображается изменение суммарного сопротивления сети в течение интервалов времени. Бордовая линия соответствует положительной полярности. Синяя линия — отрицательной. Горизонтальные линии отображают заданные пользователем уставки контроля: желтый цвет — предупредительный уровень (135 кОм), красный цвет — аварийный уровень (20 кОм). Все контрольные уставки и цвета линий могут быть заданы любыми по желанию заказчика.
Перед отгрузкой система СЕНСОР-СМ проходит полное тестирование на специальном стенде. Проверяются все параметры на соответствие требованиям заказчика. Полностью имитируются технологические режимы, которые контролирует система по исходным данным. В данном примере приведена имитация снижения уровня изоляции до предупредительного уровня на отходящих линиях в системе СЕНСОР-СМ на Uном = 110В (автоматы отходящих линий 1QF1 — 1QF4). Система поставлена заказчику в республику Беларусь.
Графическое отображение напряжения на АКБ позволяет отслеживать малейшие пульсации во времени. Имеется возможность задавать уставки величины напряжения, при выходе за которые система СЕНСОР-СМ выдаст предупредительные звуковые и/или визуальные сигналы с записью в журнал событий. Имеется возможность вывода сигналов на устройства центральной сигнализации РЗА.
Графическое отображение тока аккумуляторной батареи позволяет отслеживать малейшие пульсации во времени. Имеется возможность задавать уставки величины тока, при выходе за которые система СЕНСОР-СМ выдаст предупредительные звуковые и/или визуальные сигналы с записью в журнал событий. Имеется возможность вывода сигналов на устройства центральной сигнализации РЗА.
Примеры отображения состояния сети оперативного постоянного тока.

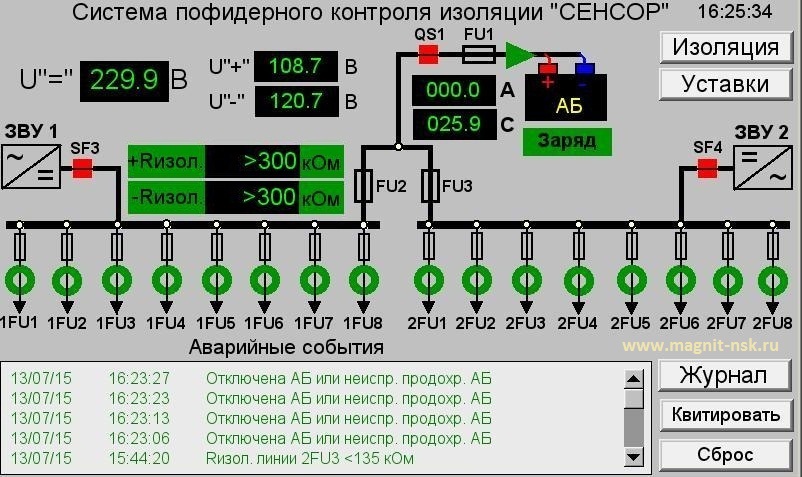

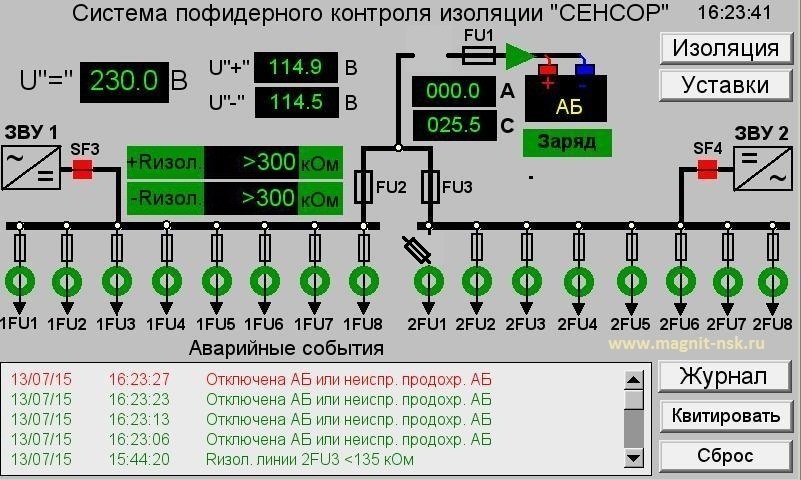

Нормальный режим сети оперативного постоянного тока:
Сеть постоянного тока находится в нормальном состоянии. Аккумуляторная батарея (АБ) подключена и полностью заряжена. Напряжение в норме. Оба зарядно-выпрямительных устройства (ЗВУ) подключены к секциям распределения. Изоляция отходящих линий постоянного тока не повреждена. Две минуты назад отключалась АБ. Сорок минут назад на присоединении 2FU3 было зафиксировано снижение изоляции до предупредительного уровня. Подробнее об этих и других событиях можно посмотреть в журнале.

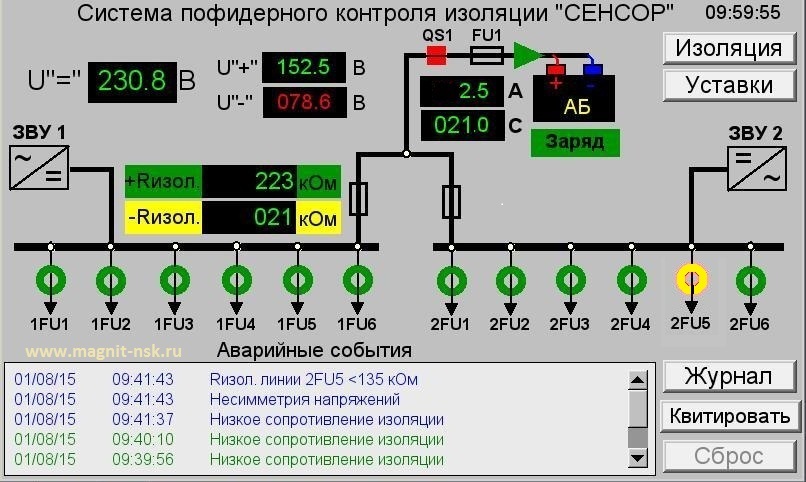

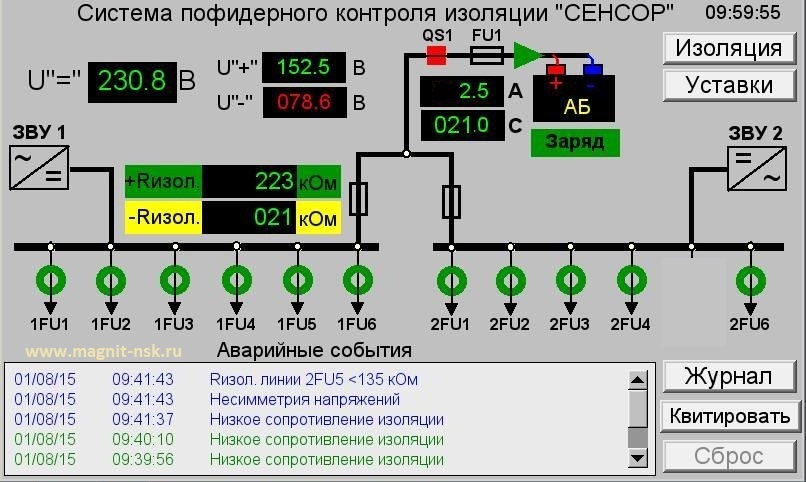

Контроль уровня изоляции отходящей линии:
На присоединении 2FU5 зафиксировано снижение сопротивления изоляции ниже предупредительного уровня (выделяется желтым цветом). Как следствие, возникла несимметрия напряжения. Необходимо брать переносное устройство «СЕНСОР-ПМ» и срочно искать место пониженного уровня изоляции на фидере 2FU5. О событиях, которые предшествовали предаварийной ситуации, можно посмотреть в журнале.

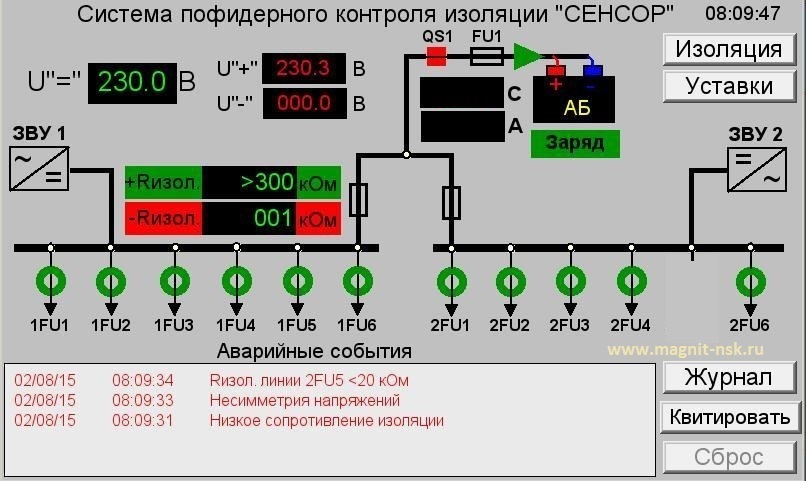

Контроль замыкания на «землю» отходящей линии:
На присоединении 2FU5 зафиксировано замыкание на «землю» минусового полюса. Как следствие, напряжение на полюсе имеет нулевое значение. Необходимо брать переносное устройство «СЕНСОР-ПМ» и срочно искать место повреждения изоляции на фидере 2FU5. О событиях, которые предшествовали аварийной ситуации, можно посмотреть в журнале.
Контроль положения коммутационного аппарата аккумуляторной батареи:
Произошло аварийное отключение АКБ. На экране отображается состояние разъединителя (QS1). В журнале фиксируется дата и время события. Кроме того, планово отключена отходящая линия 2FU1. В журнале можно посмотреть причину отключения любого коммутационного аппарата — аварийное или плановое отключение. В случае аварийного отключения дополнительно раздается звуковой сигнал.

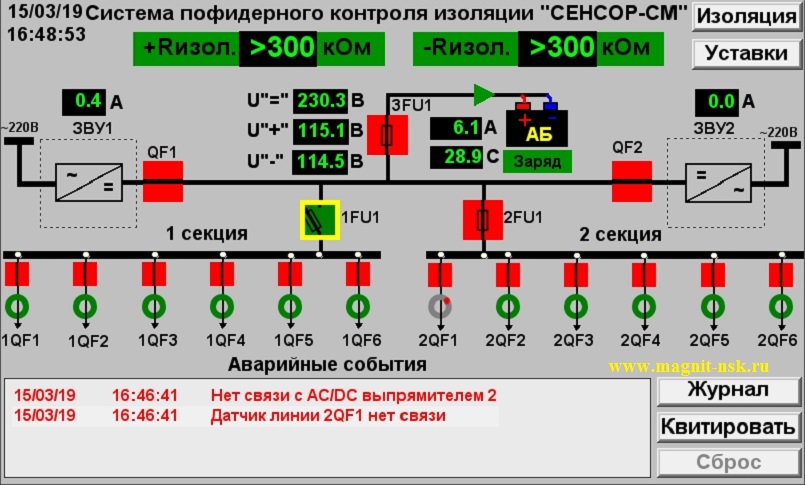

Контроль состояния коммутационной и измерительной аппаратуры:
Система СЕНСОР-СМ позволяет контролировать состояние информационных цепей коммутационной и измерительной аппаратуры. На экране выделяются элементы системы постоянного тока, с которыми нет связи. На данном примере зафиксировано отсутствие связи с предохранителем 1FU1 и датчиком тока 2QF1.

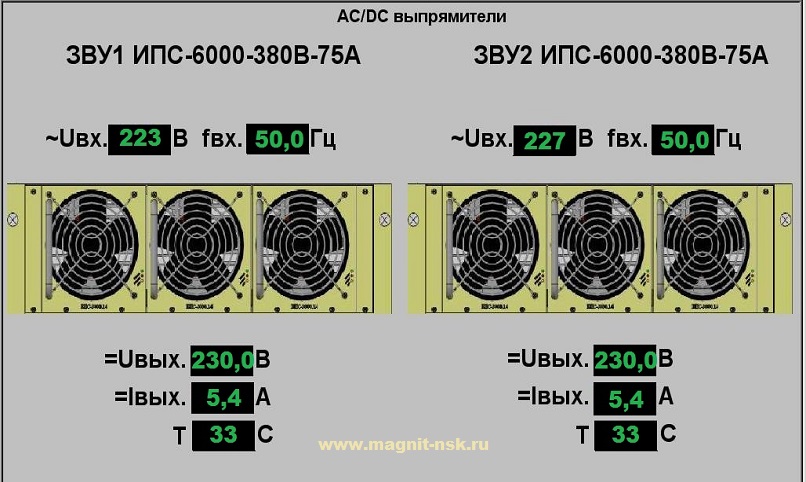

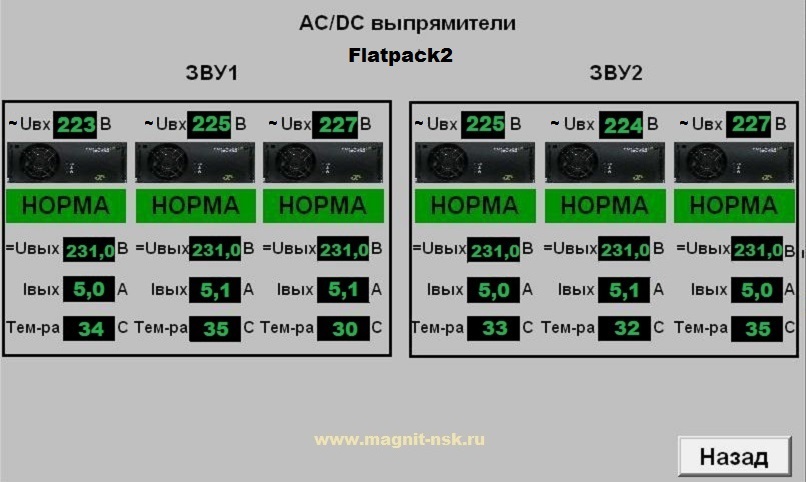

Контроль состояния зарядно-выпрямительных устройств:
Система СЕНСОР-СМ позволяет контролировать параметры любых зарядно-выпрямительных устройств (ЗВУ). Требование к ЗВУ — наличие выходного интерфейса RS485 и/или Ethernet по протоколу Modbus. При выходе параметров ЗВУ за предупредительные или аварийные уставки происходит запись в журнал событий. Имеется возможность выдавать сигналы (визуальные или звуковые) на панель системы и/или устройства центральной сигнализации РЗА.

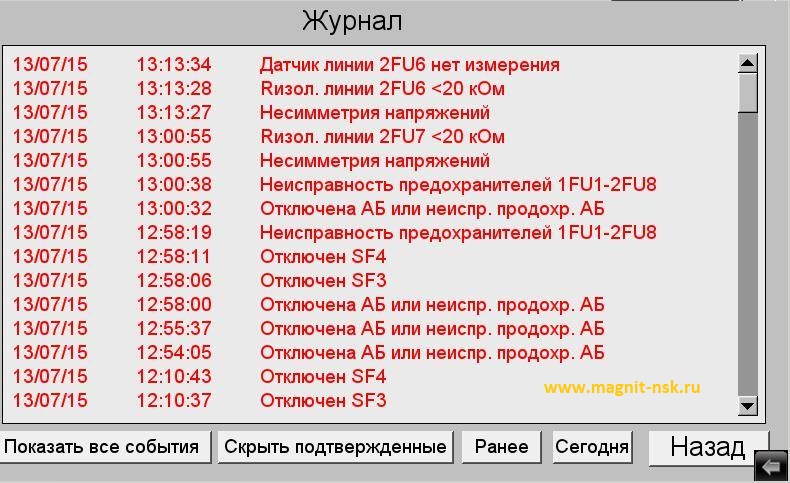

Журнал событий системы контроля сети постоянного тока:
Работа системы «СЕНСОР-СМ» фиксируется в журнале событий. Аварийные события отображаются красным цветом. Текущие события — зеленым. Имеется возможность «квитировать» аварийные события (как отметка о том, что событие просмотрено оперативным персоналом). «Квитированное» событие отображается синим цветом. Цвета могут быть заданы любыми по желанию заказчика.

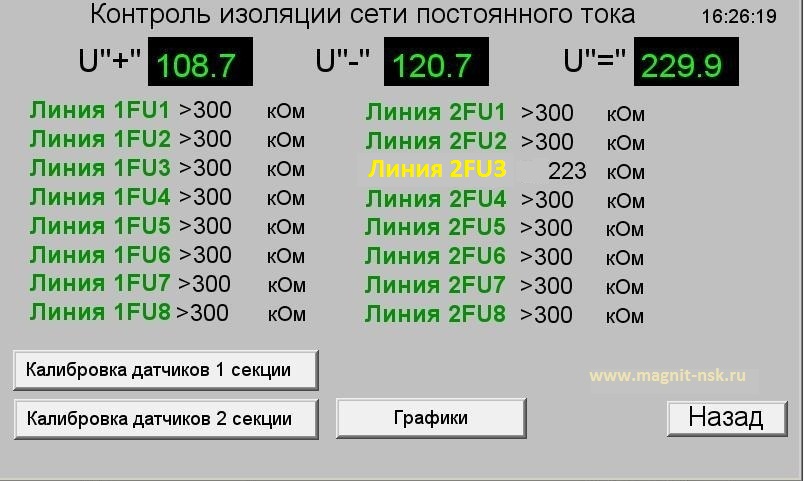

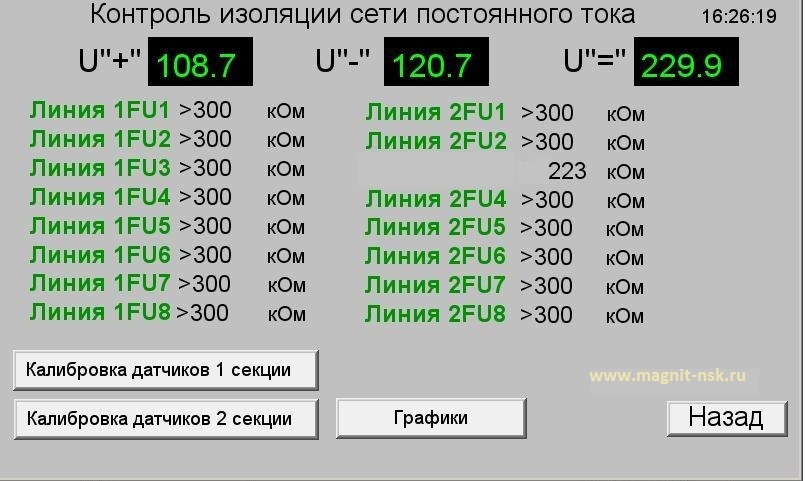

Табличное представление состояния изоляции отходящих линий:
Текущее состояние изоляции всех отходящих линий может быть представлено на одном экране. Данный пример показывает, что на линии 2FU3 произошло некритичное снижение сопротивления изоляции. При снижении уровня до предупредительного надпись отображается желтым мигающим цветом. Аварийное снижение отображается красным цветом. Имеется возможность представления информации в графическом виде.

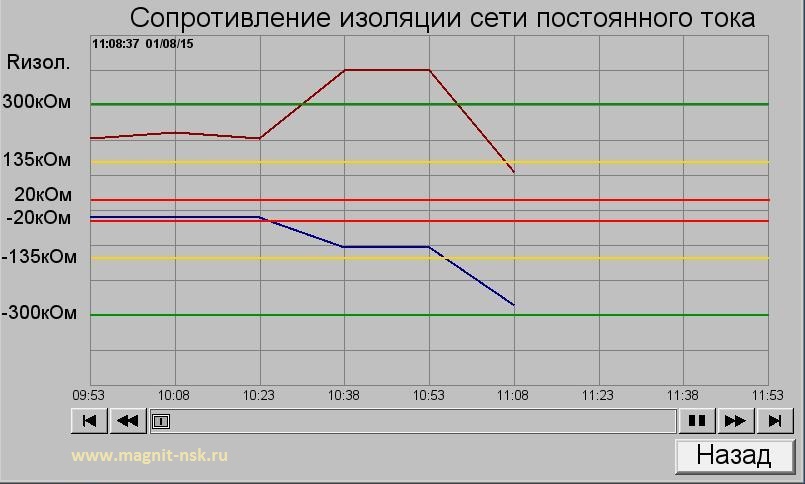

Графическое представление состояния изоляции сети:
Состояние изоляции всей сети может быть представлено в графическом виде. Отображается изменение суммарного сопротивления сети в течение интервалов времени. Бордовая линия соответствует положительной полярности. Синяя линия — отрицательной. Горизонтальные линии отображают заданные пользователем уставки контроля: желтый цвет — предупредительный уровень (135 кОм), красный цвет — аварийный уровень (20 кОм). Все контрольные уставки и цвета линий могут быть заданы любыми по желанию заказчика.

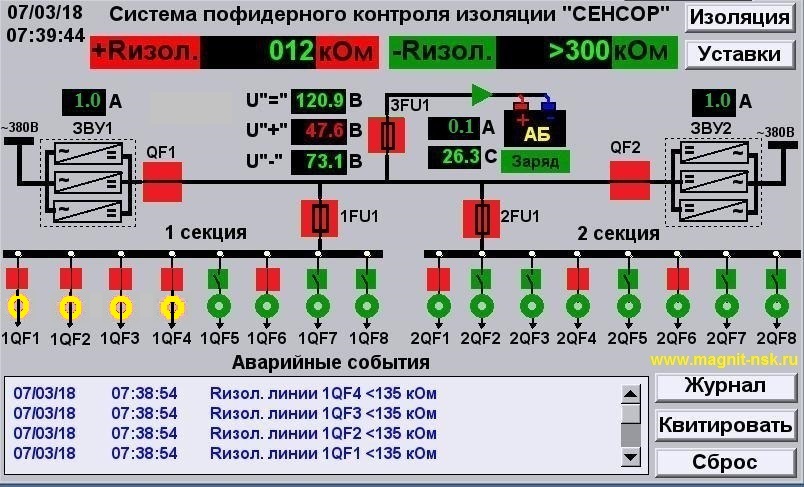

Тестирование системы контроля изоляции СЕНСОР-СМ:
Перед отгрузкой система СЕНСОР-СМ проходит полное тестирование на специальном стенде. Проверяются все параметры на соответствие требованиям заказчика. Полностью имитируются технологические режимы, которые контролирует система по исходным данным. В данном примере приведена имитация снижения уровня изоляции до предупредительного уровня на отходящих линиях в системе СЕНСОР-СМ на Uном = 110В (автоматы отходящих линий 1QF1 — 1QF4). Система поставлена заказчику в республику Беларусь.

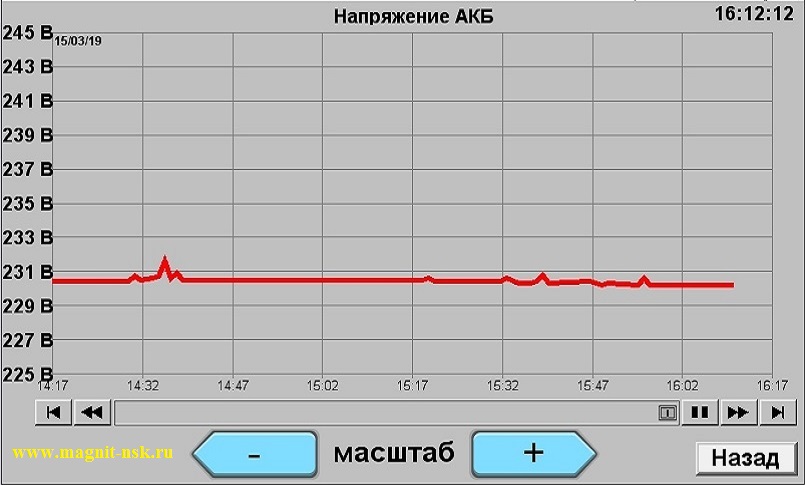

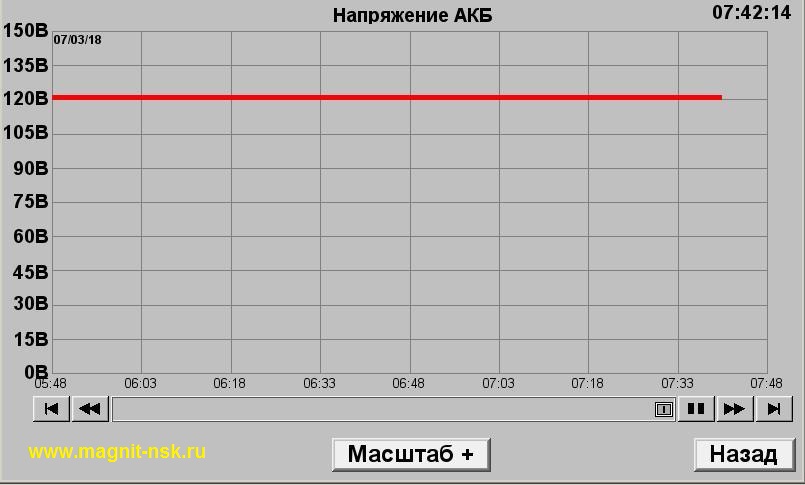

Контроль напряжения на аккумуляторной батарее (АКБ):
Графическое отображение напряжения на АКБ позволяет отслеживать малейшие пульсации во времени. Имеется возможность задавать уставки величины напряжения, при выходе за которые система СЕНСОР-СМ выдаст предупредительные звуковые и/или визуальные сигналы с записью в журнал событий. Имеется возможность вывода сигналов на устройства центральной сигнализации РЗА.

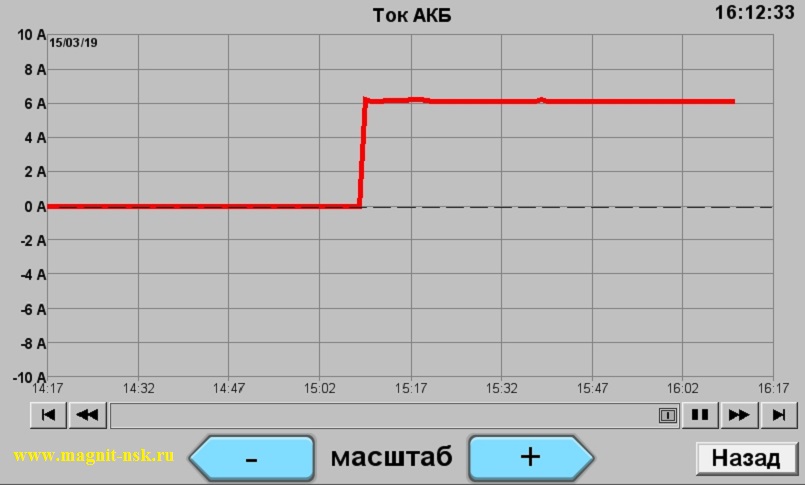

Контроль тока аккумуляторной батареи (АКБ):
Графическое отображение тока аккумуляторной батареи позволяет отслеживать малейшие пульсации во времени. Имеется возможность задавать уставки величины тока, при выходе за которые система СЕНСОР-СМ выдаст предупредительные звуковые и/или визуальные сигналы с записью в журнал событий. Имеется возможность вывода сигналов на устройства центральной сигнализации РЗА.
