Компания ООО «МАГНИТ» выполняет полный объём работ по внедрению программно-технических комплексов (ПТК) телемеханики: проектирование, производство шкафов, монтаж на объекте, монтаж линий связи с оборудованием полевого уровня, пусконаладка, организация рабочего места дежурного. Все телеизмерения, состояния телесигналов, элементы телеуправления ПТК СЕНСОР-ТМ отображаются на дисплее рабочего места диспетчера (дежурного). При необходимости организуется «облачный» интерфейс для связи с различными уровнями управления. Такой интерфейс обязателен для необслуживаемых подстанций.
На главном экране дежурного представлена полная однолинейная схема данной подстанции. Отображаются все основные параметры телеизмерений: ток, линейное и фазное напряжение, частота, активная и реактивная мощность, температура окружающей среды. Отображаются также телесигналы: положение коммутационных аппаратов, номер отпайки РПН трансформаторов. В верхней части отображаются обобщенные сигналы центральной сигнализации. В нижней части экрана отображаются три последних события, зарегистрированные комплексом. Полный список событий регистрируется в журнале объемом 10000 событий.
Телеуправление трансформатором выведено на отдельную страницу (экран) рабочего места дежурного.
Дежурный имеет возможность:
1) Контролировать напряжение и ток по высокой и низкой стороне трансформатора.
2) Контролировать актуальное состояние коммутационных аппаратов по высокой и низкой стороне.
3) Контролировать актуальное состояние РПН.
4) Контролировать состояние аварийно-предупредительных телесигналов (АПТС) с терминалов РЗиА.
5) Осуществлять дистанционное управление коммутационными аппаратами.
6) Осуществлять дистанционное управление положением РПН.
Телеуправление выключателем стороны ВН выведено на отдельную страницу (экран) рабочего места дежурного.
Дежурный имеет возможность:
1) Контролировать ток по высокой трансформатора.
2) Контролировать актуальное состояние коммутационных аппаратов.
3) Контролировать состояние аварийно-предупредительных телесигналов (АПТС) с терминалов РЗиА.
4) Осуществлять дистанционное управление коммутационными аппаратами.
5) Просматривать список событий на данном присоединении.
Телеуправление выключателем стороны НН выведено на отдельную страницу (экран) рабочего места дежурного.
Дежурный имеет возможность:
1) Контролировать ток на стороне НН.
2) Контролировать актуальное состояние коммутационных аппаратов.
3) Контролировать состояние аварийно-предупредительных телесигналов (АПТС) с терминалов РЗиА.
4) Осуществлять дистанционное управление коммутационными аппаратами.
5) Просматривать список событий на данном присоединении.
Дежурный имеет возможность просматривать все сигналы центральной сигнализации на отдельном экране.
Все операции дежурного персонала регистрируются в отдельном журнале. Фиксируются дата, время, имя пользователя и наименование команды управления комплексом.
Все события, фиксируемые комплексом «СЕНСОР-ТМ», регистрируются в отдельном журнале. Фиксируются дата, время события, наименование события и время подтверждения (квитирования) события.
Имеется возможность просматривать измеряемые параметры в графическом виде.
При организации удаленного доступа в ПТК «СЕНСОР-ТМ» имеется возможность просматривать измеряемые параметры на экране смартфона. При этом доступен полный функционал системы.
На экране дежурного отображается состояние и параметры отдельной дизель-генераторной установки. В данном примере установка находится в состоянии резерва.
ПТК телемеханики «СЕНСОР-ТМ».

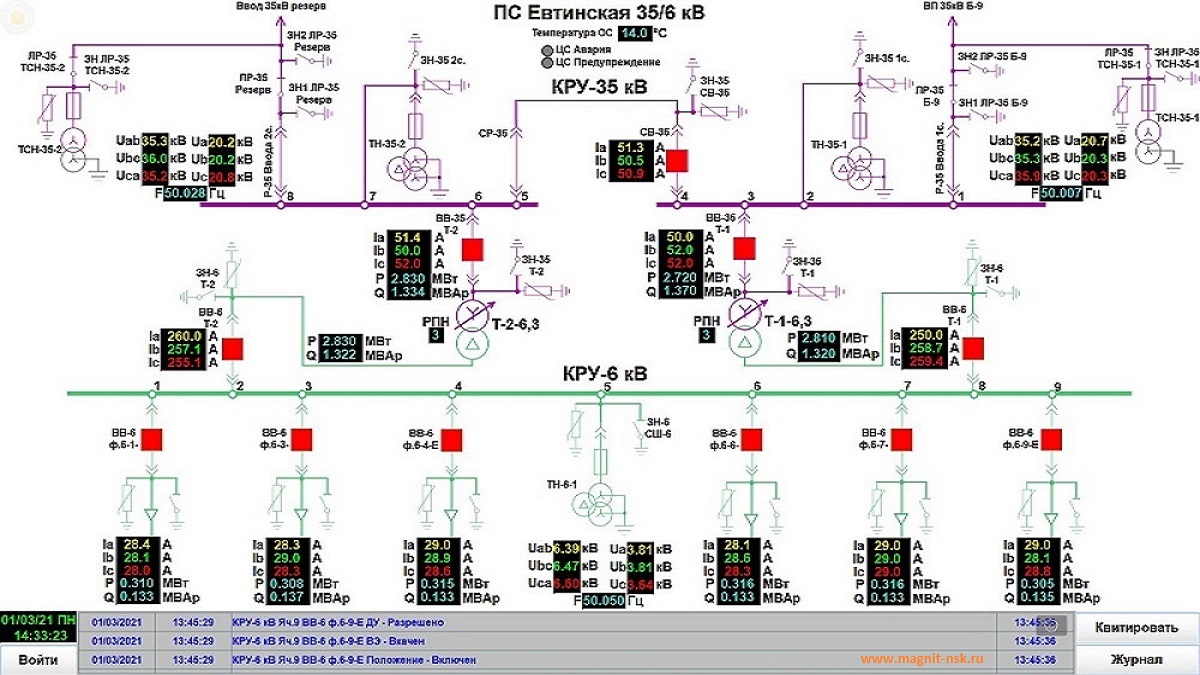

Однолинейная схема подстанции 35/6 кВ (главная страница):
На главном экране дежурного представлена полная однолинейная схема данной подстанции. Отображаются все основные параметры телеизмерений: ток, линейное и фазное напряжение, частота, активная и реактивная мощность, температура окружающей среды. Отображаются также телесигналы: положение коммутационных аппаратов, номер отпайки РПН трансформаторов. В верхней части отображаются обобщенные сигналы центральной сигнализации. В нижней части экрана отображаются три последних события, зарегистрированные комплексом. Полный список событий регистрируется в журнале объемом 10000 событий.

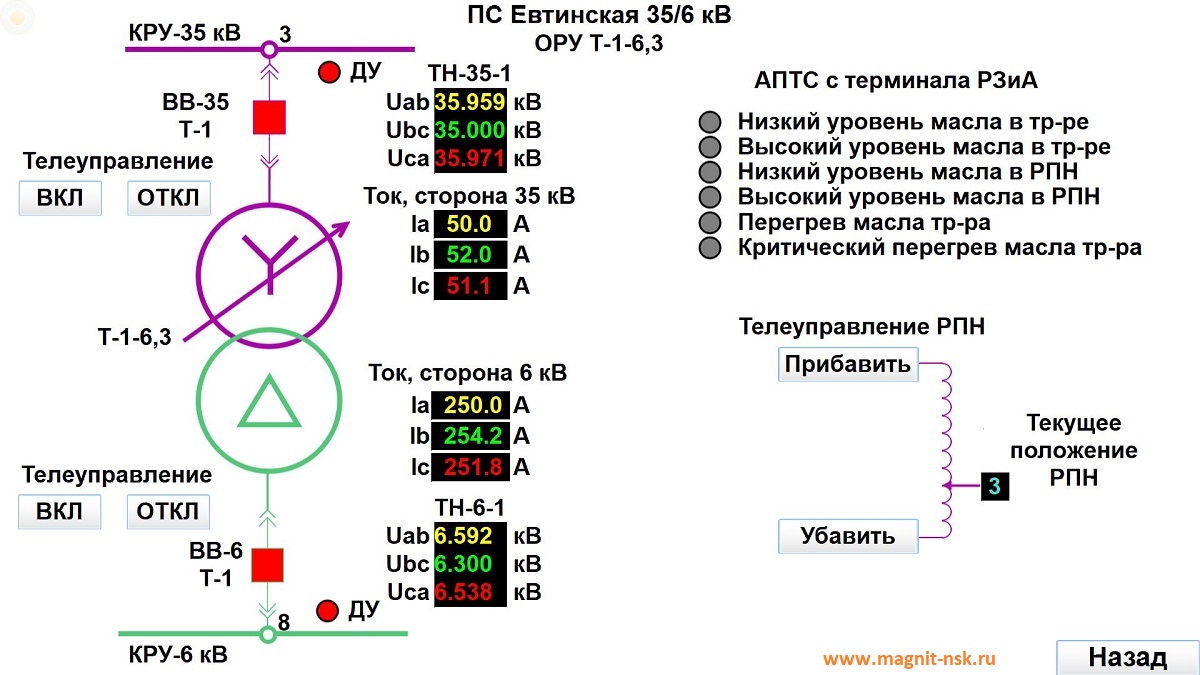

Страница телеуправления трансформатором:
Телеуправление трансформатором выведено на отдельную страницу (экран) рабочего места дежурного. Дежурный имеет возможность:
1) Контролировать напряжение и ток по высокой и низкой стороне трансформатора.
2) Контролировать актуальное состояние коммутационных аппаратов по высокой и низкой стороне.
3) Контролировать актуальное состояние РПН.
4) Контролировать состояние аварийно-предупредительных телесигналов (АПТС) с терминалов РЗиА.
5) Осуществлять дистанционное управление коммутационными аппаратами.
6) Осуществлять дистанционное управление положением РПН.

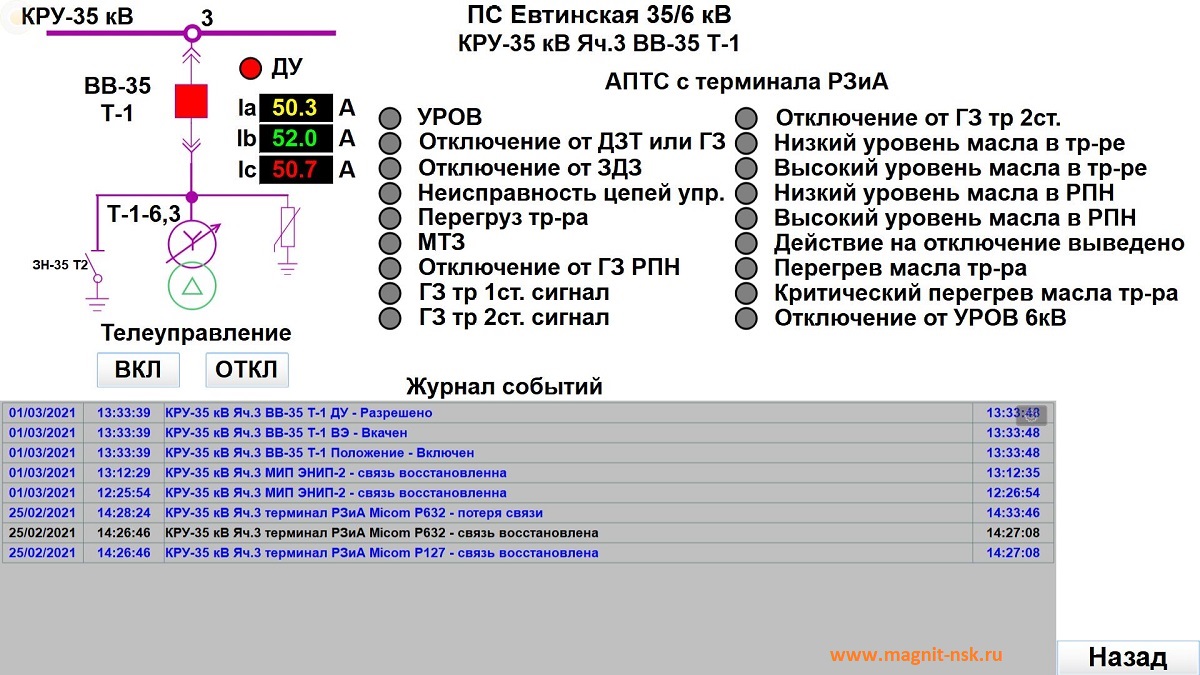

Страница телеуправления выключателем стороны ВН:
Телеуправление выключателем стороны ВН выведено на отдельную страницу (экран) рабочего места дежурного. Дежурный имеет возможность:
1) Контролировать ток по высокой трансформатора.
2) Контролировать актуальное состояние коммутационных аппаратов.
3) Контролировать состояние аварийно-предупредительных телесигналов (АПТС) с терминалов РЗиА.
4) Осуществлять дистанционное управление коммутационными аппаратами.
5) Просматривать список событий на данном присоединении.

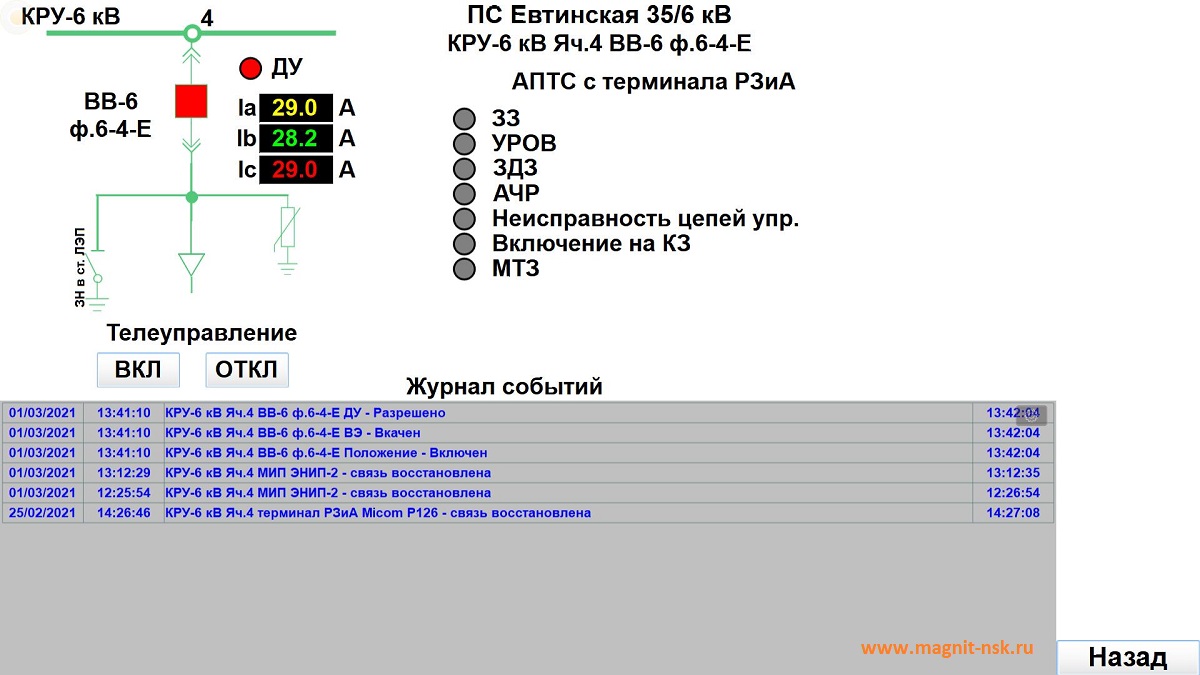

Страница телеуправления выключателем стороны НН:
Телеуправление выключателем стороны НН выведено на отдельную страницу (экран) рабочего места дежурного. Дежурный имеет возможность:
1) Контролировать ток на стороне НН.
2) Контролировать актуальное состояние коммутационных аппаратов.
3) Контролировать состояние аварийно-предупредительных телесигналов (АПТС) с терминалов РЗиА.
4) Осуществлять дистанционное управление коммутационными аппаратами.
5) Просматривать список событий на данном присоединении.

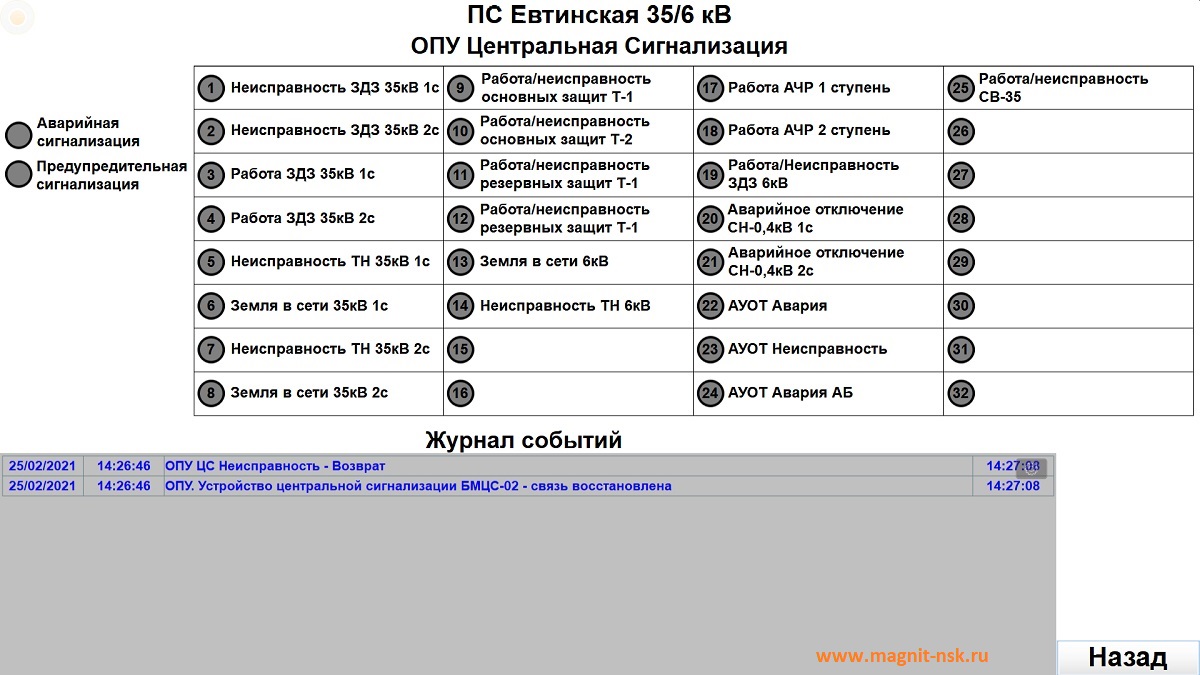

Страница отображения сигналов центральной сигнализации:
Дежурный имеет возможность просматривать все сигналы центральной сигнализации на отдельном экране.

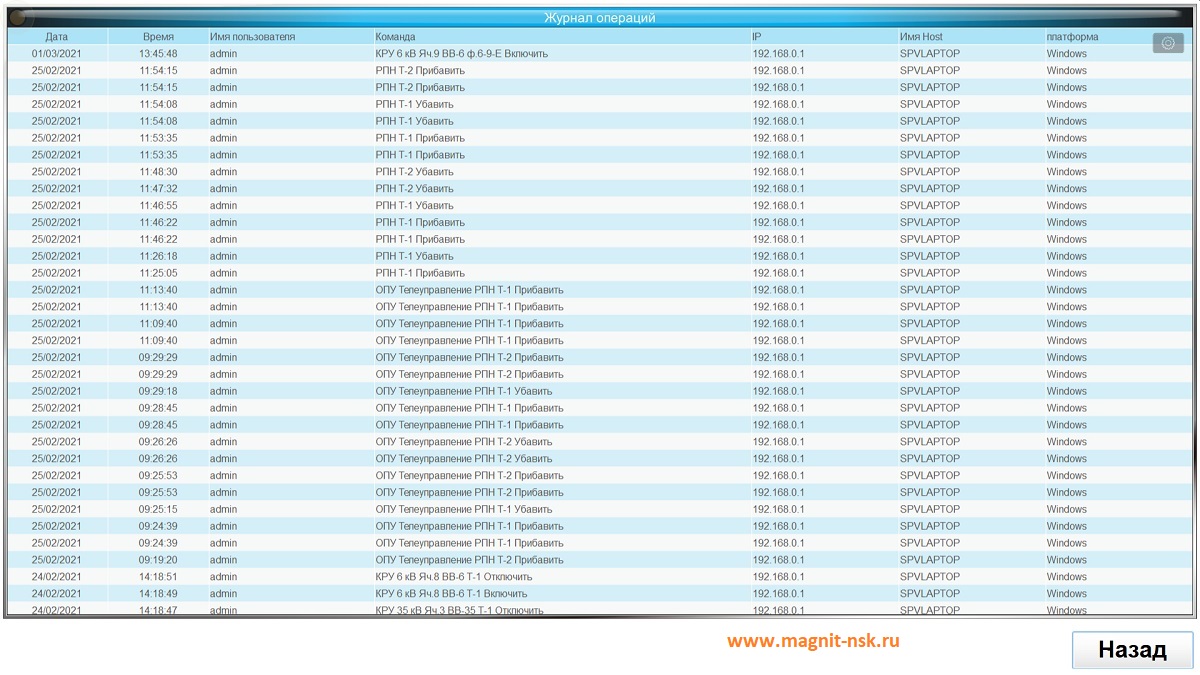

Страница отображения журнала операций:
Все операции дежурного персонала регистрируются в отдельном журнале. Фиксируются дата, время, имя пользователя и наименование команды управления комплексом.

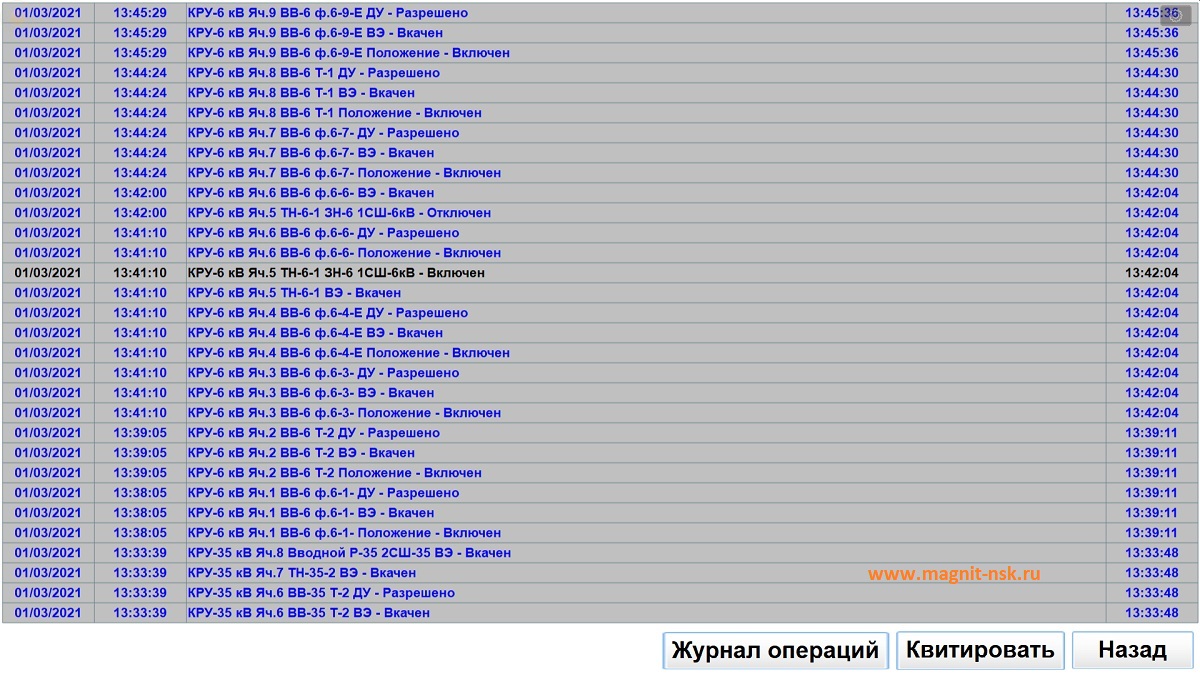

Страница отображения журнала событий:
Все события, фиксируемые комплексом «СЕНСОР-ТМ», регистрируются в отдельном журнале. Фиксируются дата, время события, наименование события и время подтверждения (квитирования) события.

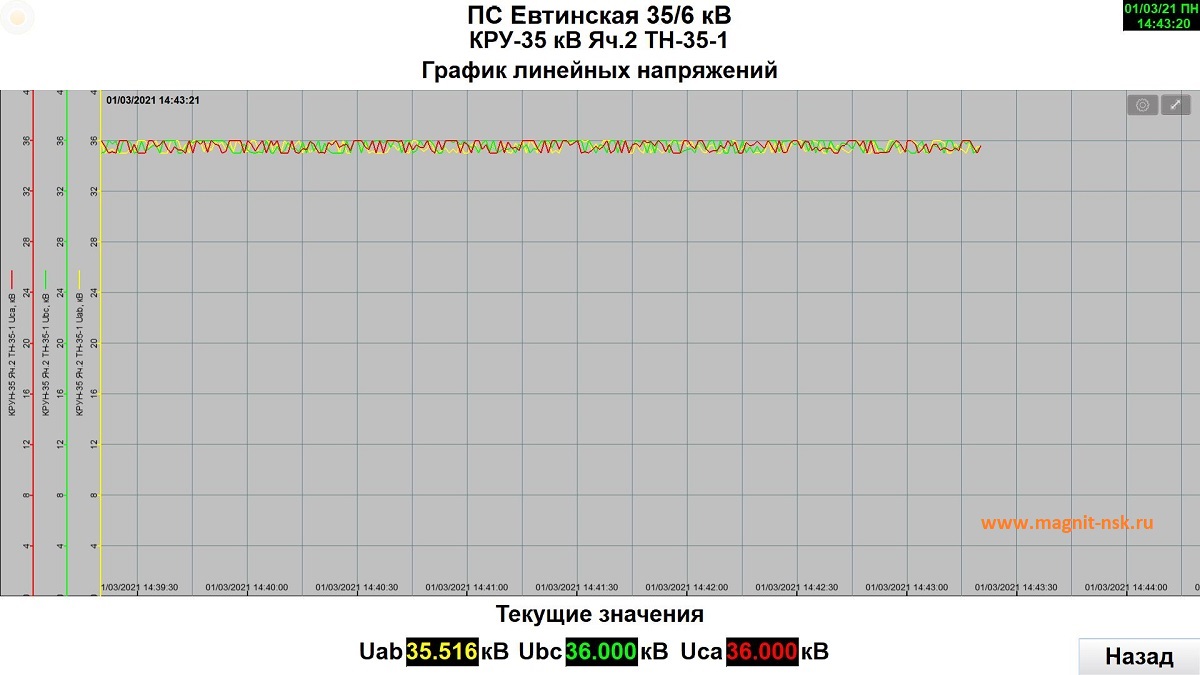

Страница отображения графиков линейных напряжений:
Имеется возможность просматривать измеряемые параметры в графическом виде.

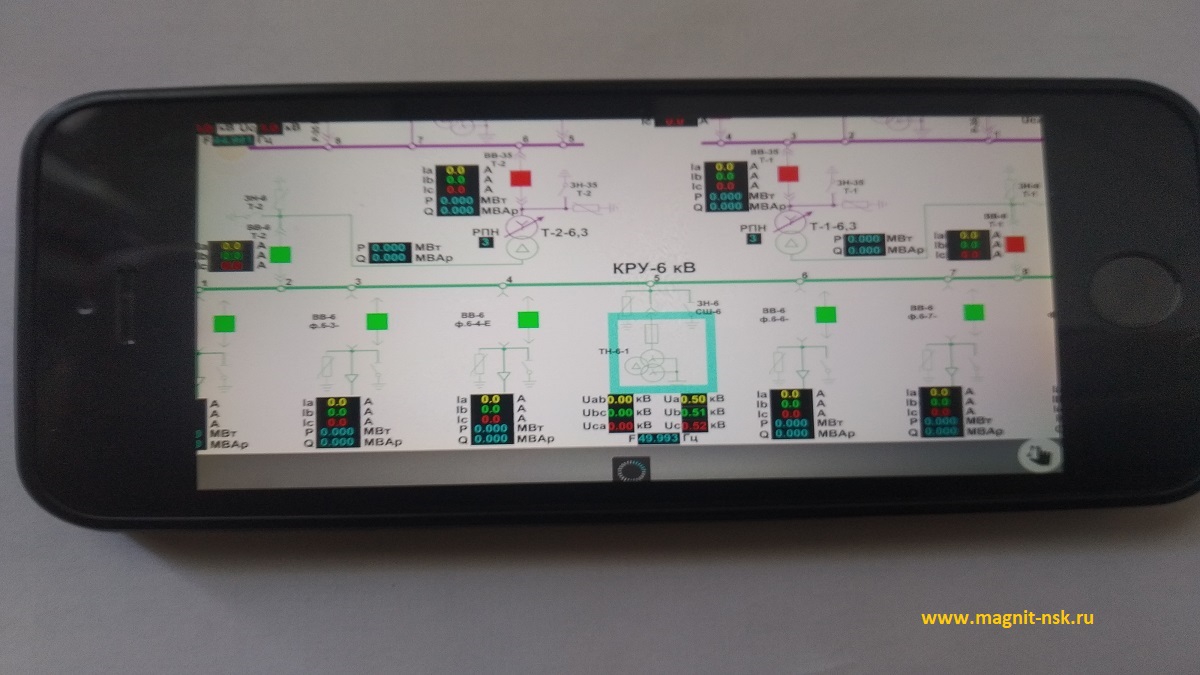

Схема подстанции на экране смартфона:
При организации удаленного доступа в ПТК «СЕНСОР-ТМ» имеется возможность просматривать измеряемые параметры на экране смартфона. При этом доступен полный функционал системы.

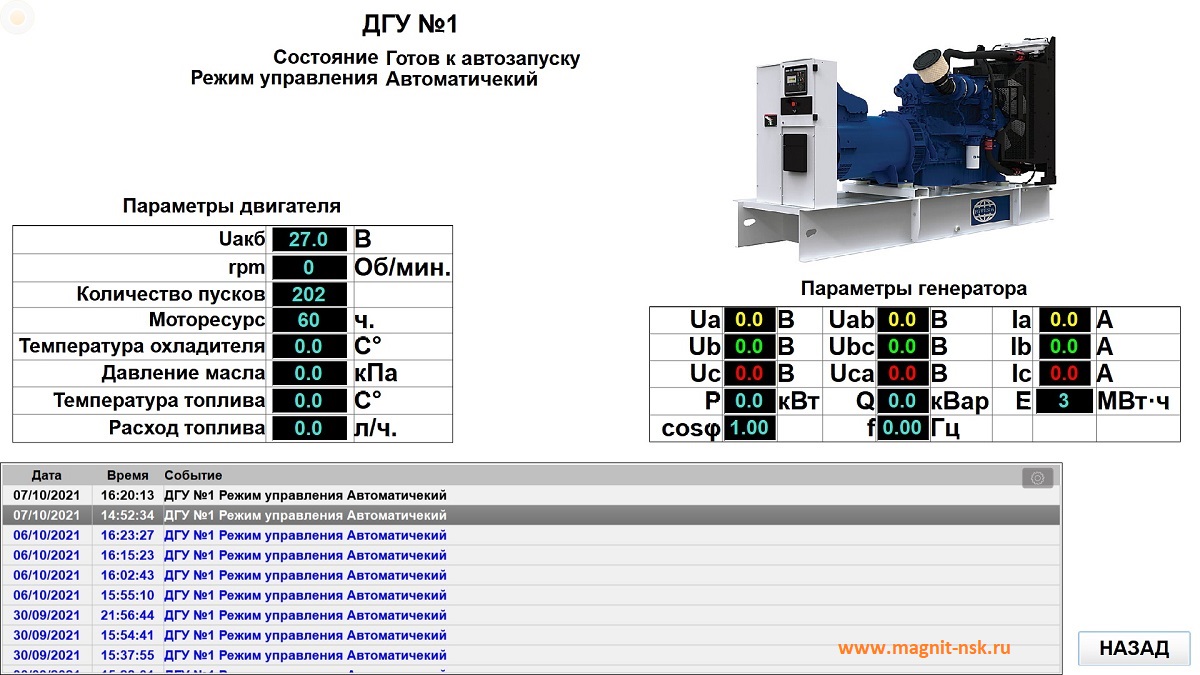

Мониторинг дизель-генераторной установки:
На экране дежурного отображается состояние и параметры отдельной дизель-генераторной установки. В данном примере установка находится в состоянии резерва.
